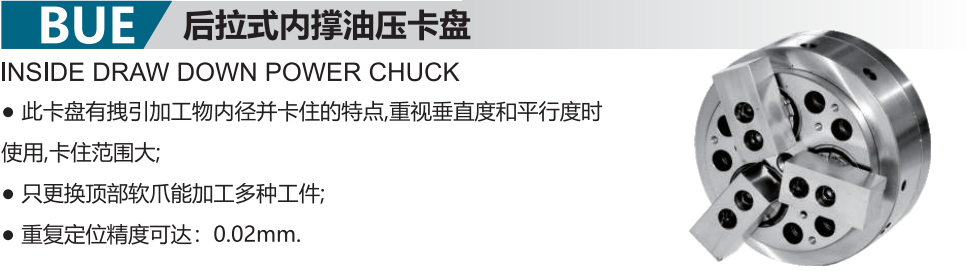

后拉式內撐油壓卡盤 BUE
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1014
產品編號
數量
-
+
庫存:
0
產品描述
參數
04·8
|

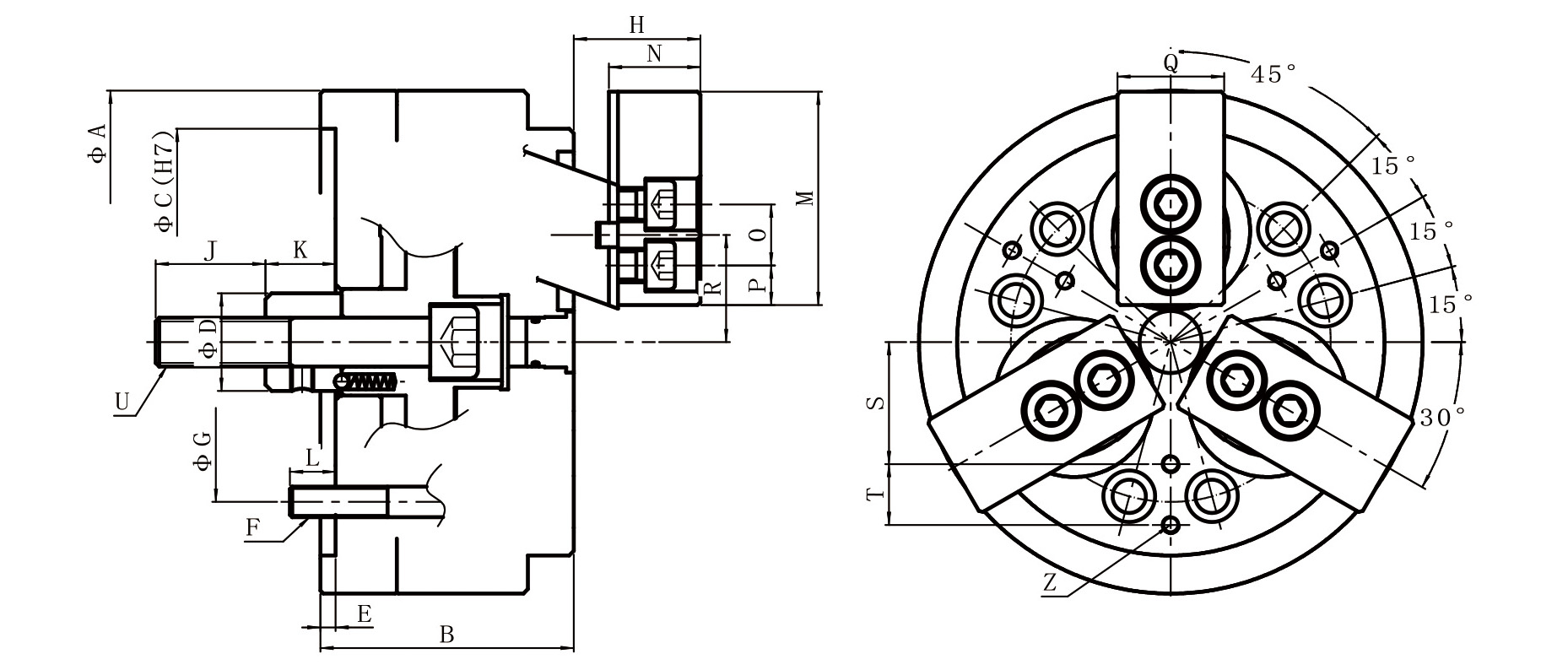

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(G7)(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
J(mm) |
K(mm) |
L(mm) |
|
BUE-05
|
135
|
75
|
110
|
28
|
5
|
3-M10
|
82.6
|
28~36
|
36
|
14~22
|
15
|
|
BUE-06
|
165
|
80
|
140
|
32
|
5
|
6-M10
|
104.8
|
34~42
|
36
|
23~31
|
15
|
|
BUE-08
|
210
|
95
|
170
|
38
|
5
|
6-M12
|
133.4
|
45~55
|
36
|
25~35
|
15
|
|
BUE-10
|
254
|
110
|
220
|
50
|
5
|
6-M16
|
171.4
|
50~65
|
46
|
32~47
|
22
|
|
BUE-12
|
304
|
125
|
220
|
50
|
5
|
6-M16
|
171.4
|
55~70
|
46
|
32~47
|
22
|
|
BUE-15
|
381
|
140
|
300
|
50
|
6
|
6-M20
|
235
|
56~76
|
50
|
35~55
|
30
|
|
尺寸Dimensions 型號Type |
M(mm) |
N(mm) |
O(mm) |
P(mm) |
Q |
R(mm) |
S(mm) |
T(mm) |
U(mm） |
Z(mm) |
|
BUE-05
|
56
|
24.5
|
_
|
20
|
30
|
24.6~27.5
|
25
|
_
|
M12*1.75
|
3-M6
|
|
BUE-06
|
70
|
30
|
20
|
13
|
35
|
35~37.9
|
40
|
20
|
M16*2
|
6-M6
|
|
BUE-08
|
84
|
41
|
26
|
18
|
40
|
43~46.6
|
50
|
25
|
M20*2.5
|
6-M8
|
|
BUE-10
|
100
|
46
|
32
|
22
|
50
|
28~36
|
50
|
30
|
M24*3
|
6-M8
|
|
BUE-12
|
120
|
51
|
36
|
24
|
60
|
28~36
|
70
|
40
|
M24*3
|
6-M10
|
|
BUE-15
|
150
|
46
|
36
|
34
|
70
|
94~101.3
|
90
|
45
|
M30*3.5
|
9-M12
|
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最高回轉速 Max mum speed(mm) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Gripping Range(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
重量Weigt(kg) |
|
BUE-05
|
8
|
5.8
|
5000
|
11.7
|
22.5
|
K-Y0815
|
20~110
|
2.2
|
8
|
|
BUE-06
|
8
|
5.8
|
5000
|
14.7
|
24.5
|
K-Y1020
|
40~140
|
3.4
|
13
|
|
BUE-08
|
10
|
7.2
|
4500
|
24.5
|
44.1
|
K-Y1225
|
48~180
|
3.5
|
26
|
|
BUE-10
|
15
|
10.8
|
4000
|
34.3
|
58.8
|
K-Y1225
|
65~220
|
3.1
|
43.5
|
|
BUE-12
|
15
|
10.8
|
3500
|
44.1
|
73.5
|
K-Y1530
|
80~270
|
3.1
|
68
|
|
BUE-15
|
20
|
14.6
|
2000
|
53.9
|
88.2
|
B-R2035
|
100~380
|
5.5
|
115
|
04·81
